Состав КРУ

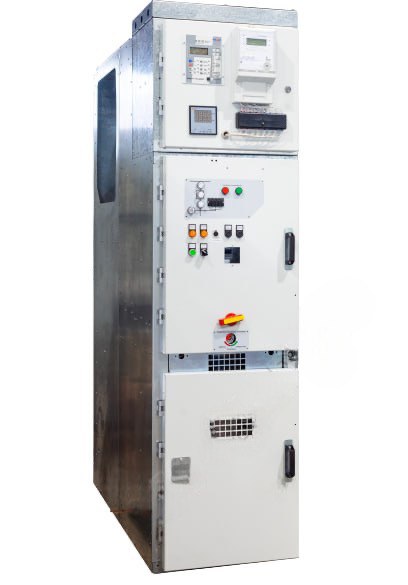

Шкаф КРУ с разделенным высоковольтным отсеком
- Дверь релейного отсека
- Ручка поворотная с кнопкой
- Дверь объединенного высоковольтного отсека
- Смотровые окна
- Отверстие для рукоятки привода выкатного элемента (закрывается шторкой)
- Отверстие для рукоятки привода разъединителя заземляющего (закрывается шторкой)
- Клапаны сброса избыточного давления
- Короб для контрольных кабелей
- Отверстия для проходных изоляторов сборных шин
- Шторочный механизм
- Направляющие для аппаратной тележки
- Привод с конической передачей для установки разъединителя заземляющего
- Дверь отсека присоединений
- Короб для прокладки
- Клапаны сброса избыточного давления
Шкаф КРУ с совмещенным высоковольтным отсеком
- Дверь релейного отсека
- Ручка поворотная с кнопкой
- Дверь объединенного высоковольтного отсека
- Смотровые окна
- Отверстие для рукоятки привода выкатного элемента (закрывается шторкой)
- Отверстие для рукоятки привода разъединителя заземляющего (закрывается шторкой)
- Клапаны сброса избыточного давления
- Короб для контрольных кабелей
- Отверстия для проходных изоляторов сборных шин
- Шторочный механизм
- Направляющие для аппаратной тележки
- Привод с конической передачей для установки разъединителя заземляющего
- Короб для прокладки
Конструктивные преимущества
Шкафы КРУ поставляются отдельными шкафами, состав которых определяется конкретным заказом в соответствии с установленной формой опросного листа.
К комплекту ячейки прикладывается следующая документация:
- руководство по эксплуатации ячейки
- руководство по эксплуатации на основные комплектующие изделия, на которые предусмотрена предприятием-изготовителем поставка этих документов комплектно с изделиями
- электрические схемы принципиальные
- паспорт на комплектующие и камеры, входящих в заказ
- сертификаты соответствия на КРУ и комплектующие
Мы производим:
- шкафы КРУ с совмещенным высоковольтным отсеком
- шкафы КРУ с разделенным высоковольтным отсеком
Корпус КРУ нашего производства выполнен из коррозийно-устойчивой оцинкованной стали, выдерживающий воздействие избыточного давления при возникновении внутренних дуговых коротких замыканиях и разделен на функциональные отсеки: отсек сборных шин, отсек выкатного элемента, отсек кабельных присоединений, отсек вторичных цепей, что повышает локализационную способность. В каждом отсеке имеются клапана для сброса избыточного давления при возникновении короткого замыкания. Малые габариты по фронту способствуют эффективному использованию внутренней площади помещения РУ при новом строительстве или реконструкции существующего РУ.
Пожелания по конструкции
Учтем ваши пожелания по конструкции, размерам, расположению отсеков и дверей. Срок производства при этом не поменяется и составит также от 5 дней.
Технические характеристики
| Наименование характеристики | Значения параметров | |
| Номинальное напряжение (линейное), кВ | 6; 10 | |
| Наибольшее рабочее напряжение, кВ | 7,2; 12 | |
| Номинальная частота, Гц | 50 | |
| Номинальный ток главных цепей, А | 630; 800; 1000; 1250 | 1600; 2000; 2500; 3150 |
| Номинальный ток сборных шин, А | 630; 1000; 1250 | 1600; 2000; 2500; 3150 |
| Номинальный ток отключения высоковольтного выключателя, кА | 12,5; 20; 25 | 20; 25; 31,5; 40 |
| Номинальный ток электродинамической стойкости главных цепей (амплитуда), кА* | 32; 51; 80 | 64; 80 |
| Ток термической стойкости в течение 3 секунд*, кА | 12,5; 20; 25 | 20; 25; 31,5 |
| Номинальное напряжение вспомогательных цепей, В: | ||
| - при постоянном токе; | 110; 220 | |
| - при переменном токе; | 100; 220 | |
| - цепей освещенияя | 12 | |
| Степень защиты по ГОСТ 14254-96 | IP20 | |
| Степень защиты от механических ударов IK | IK10 | |
| Условие обслуживания | одностороннее/двустороннее | |
| Ширина, мм. | 600; 750 | 750; 950 |
| Высота, мм. | 2330 | |
| Глубина, мм. | 1100; 1300 | |
Специальная упаковка
По желанию заказчика осуществляем упаковку в специальную улучшенную плёнку. Она отлично защищает изделие при транспортировке в открытом кузове от грязи, мошки, дорожной соли. Если монтаж изделия осуществляется не сразу после покупки – хорошая упаковка сохранит изделие в чистоте, защитит лакокрасочное покрытие от выцветания.
